| 产品特性：拆卸式 | 是否进口：否 | 产地：河北 |
| 加工定制：是 | 品牌：威固 | 型号：wg-cxsfxj |

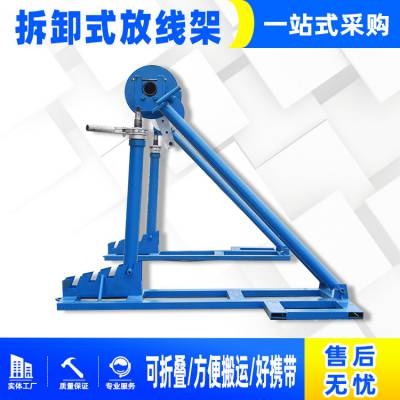

| 外形尺寸：230*230mm | 适用范围：带电作业 | 产品名称：拆卸式放线架 |
| 产品认证：*** | 特色服务：现货 | 最小包装数：1 |
| 物料编号：拆卸式放线架 | 型号报价：1800 |
一、电缆盘放线架产品特点与用途
电缆盘放线架与接触网放线作业车配套，适用于接触网导线及承力索的小张力放线（≤500公斤）及终端下锚。可直接控制并显示张力值并保持张力稳定、具有结构紧凑、操作简单、维修保养方便、使用年限长等特点，目前是国内应用较普遍的接触网放线设备。
二、电缆盘放线架主要结构
电缆盘放线架主要由机架、线盘组件、液压阻尼盘、离合器，液压泵、蓄能器等部件组成。机架：机架采用型钢焊接而成。底座有8个φ28孔，与平板车连接用。也可以通过耳环用钢缆和平板车连接。机架共有三种规格：基本型（18）、宽型(20)、超宽型（24）。
线盘组件：线盘轴端装有活接，采用锥套定位线盘，梯形螺纹锁紧线盘，采用双臂拨板结构向线盘传递阻力矩。
液压阻盘：由阻尼盘、液压油缸、传动离合器等组成。
液压泵：由手动泵、卸载阀、蓄能器、压力表、张力调节保持阀等组成。
使用说明：
1，电缆放线架轴杠穿过线盘孔，把液压放线架分别放在线盘两侧；
2，调节内管高度使瓦架紧贴轴杠，然后用放线架侧面的横销穿入内管适合高度的孔内；
3：拧紧千斤顶下面的油栓，用压力杆打压千斤顶；
4，使线盘离地步放电缆。
注意事项：
1：液压电缆放线架紧贴线盘防止轴杠弯断；
2：液压电缆放线架在平稳地面使用否则容易倾倒。
